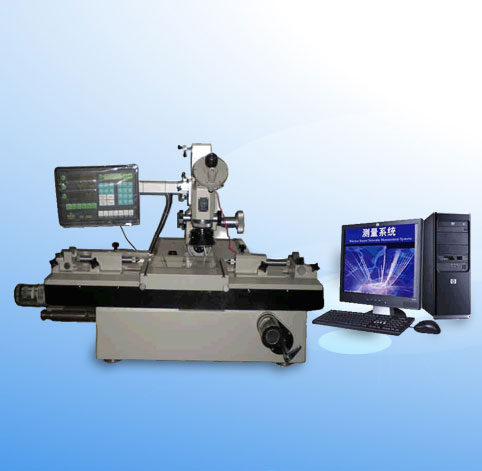

光學系統

有限遠光學系統

觀察方法

目鏡筒

三目鏡筒/標準C口

光學方式

反射光照明

物鏡放大倍數標志值

1x

3x

5x

總放大倍數

用測角或輪廓目鏡

10x

30x

50x

用雙像目鏡

15x

42x

65x

物方視場（mm）

用測角或輪廓目鏡

Φ20

Φ6.6

Φ4

用雙像目鏡

Φ13

Φ4.7

Φ3

工作距離

用測角或輪廓目鏡

81

90

65

用測角或輪廓目鏡

47

85

63

測量范圍與分度值

▼1.測量范圍與分度值

(1)X、Y坐標

   測量范圍：200*100mm

   分度值：0.0005mm(19JPC型)

(2)瞄準顯微鏡

   升降行程:120mm

   立臂傾斜范圍:左右各15度

   分度值:10分

   照明光闌調節范圍:Φ3~Φ3mm

   分度值:1mm

(3)測角目鏡

   角度測量范圍:360度

   分度值:1分

(4)輪廓目鏡

   角度測量范圍:±7度

   分度值:10分

   圓弧分劃板:曲率半徑R0.1~100毫米

   羅紋分劃板:普通螺紋螺距t0.25~6毫米

              梯形螺紋螺距t2~20毫米

(5)光學分度

   測頭直徑:Φ3±0.1mm(實際直徑的極限檢定誤

0.0005毫米)

   測量力:8 - 14g

   zui大測量深度:15㎜

(6)玻璃臺面尺寸:215×130㎜

(7)頂針架

   zui大夾持直徑:φ100㎜

   zui大夾持長度

           被測件直徑≤55mm時:750mm

       被測件直徑>55m:600mm

(8)高頂針架

   zui大夾持直徑:Φ180mm

   zui大夾持長度:600mm

(9)V形架

   左V形架前后調節范圍:前后各5毫米

   右V形架前后調節范圍:向上15毫米向下3毫米

儀器精度

溫度要求：

(1) 作室的溫度應為20℃±2℃

(2)工作室的溫度變化每小時不超過1℃

(3)被測件和儀器的溫差不超過0.5℃

在滿足所規定的溫度要求的條件下，儀器有如下的保證：

a.X、Y坐標

  用玻璃毫米分劃尺進行檢定時，儀器的zui大不準確度：

19JPC：0級：（1+ L/100）um  式中L—測量長度，單位mm

  儀器分劃尺按修正表進行修正時：X不大于0.0025毫米

Y不大于0.0015毫米

b.測角目鏡：測量角度的zui大不準確度：不大于1分

c.雙像目鏡

   合像的不穩定性：不大于0.0005毫米

   合像的不正確性：不大于0.001毫米

d.光學分度頭zui大不準確度：不大于1分

e.光學分度臺zui大不準確度：不大于30秒

f.光學定位器

   測量的不穩定性：不大于0.001毫米

   測量的不準確度:不大于0.0015毫米

成像分析系統

標準成像配置參數

1.適配鏡：直徑：59mm,放大倍率：0.5倍

　內調焦距：0～3mm  調焦后可鎖緊

2.攝像機：高速USB2.0接口，可達480Mb/s

 　靈敏度：1V/lux-sec(550nm)

 　像素點尺寸：2.2μm x2.2μm

白平衡：自動/手動 一鍵白平衡，

　 幀率：40fps

圖象采集分辨率格式：

　 支持8種格式  zui大采集分辨率2592*1944

軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能

基本圖像軟件參數

1.拍攝圖片上加定倍標尺

2.圖片可加文字功能

3.圖像與標尺及文字合成并保存

外型尺寸

980 *1020*640

重量

約250㎏

1

光學分度臺

測量范圍:360度

分度值(投影讀數):10秒

玻璃臺面直徑:Φ106mm
