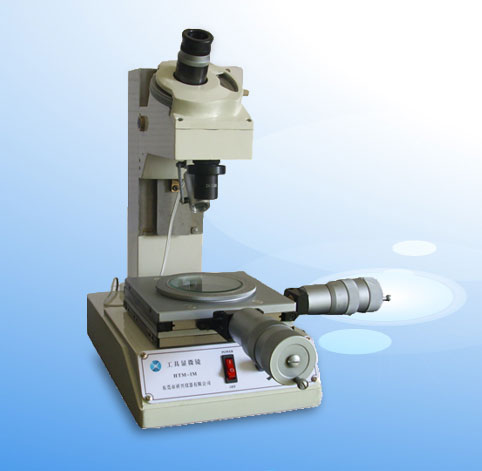

型號：工具顯微鏡 IM
IM系列工具顯微鏡能方便地讀取千分表頭示值，測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。設計非常緊湊、重量輕、最適合設置在加工現場受到限制的場所.
一、工具顯微鏡 IM參數
|
光學系統 |
有限遠光學系統 | |
|
觀察方法 |
目鏡筒 |
單目鏡筒 |
|
光學方式 |
透射、反射、斜射 | |
|
目鏡參數 |
倍率 |
15x（標） |
|
物鏡參數 |
倍率 |
2x |
|
載物工作臺 |
測量范圍：50*50mm 載物臺面尺寸：152*152mm 載物玻璃有效尺寸：96*96mm 最大載重量(玻璃)：5Kg 讀數裝置：測微頭移動量25mm 格值0.002mm(0.0001") | |
|
調焦機構 |
手動，工件最大高度110mm | |
|
照明裝置 |
透射，帶綠色濾光片，亮度可調，單燈傾斜反射照明亮度可調節，光源24V2W | |
|
外型尺寸 |
| |
|
重量 |
| |
二、成套性
|
1 |
顯微鏡主體：1臺 |
4 |
目鏡15X |
|
2 |
單筒目鏡：1只 |
5 |
隨機文件 |
|
3 |
物鏡2X | ||
